1.1 概述
DTSD/DSSD6607型三相電子式多功能電能表是采用先進的電能計量專用芯片，與成熟的多費率技術相結合設計而成，應用數字采樣處理技術及SMT工藝，根據居民實際用電狀況所設計、制造，具有先進水平的電能儀表。
該表實現分時計量，設定日自動轉存數據，手持終端或PC機編程及抄表，LCD顯示等功能；可進行4種費率、10個時段、2個時區及12位表號等設置，并具有電能測試脈沖輸出。
其性能指標符合GB/T 17215-2002《1級和2級靜止式交流有功電度表》和DL/T 614-1997《多功能電能表》標準對多功能電能表的各項技術要求。通訊規約符合《DL/T645-1997多功能電能表通信規約》及用戶提出的特殊通信要求。
1.2 規格型號及技術指標
l規格型號及脈沖常數（具體以儀表銘牌為準）
|
型 號 |
類 別 |
參比電壓Un |
額定電流In |
脈沖常數 |
|
DSSD6607 |
三相三線 |
3×100V |
3×1.5(6)A |
6400 imp/kW·h 6400 imp/kvar·h |
|
DTSD6607 |
三相四線 |
3/×57.7/100V |
3×1.5(6)A |
12800 imp/kW·h 12800 imp/kvar·h |
|
3×220/380V |
3×1.5(6)A |
3200 imp/kW·h 3200 imp/kvar·h |
||
|
3×2.5(10)A |
1600 imp/kW·h 1600 imp/kvar·h |
|||
|
3×5(20)A |
800 imp/kW·h 800 imp/kvar·h |
|||
|
3×10(40)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×10(60)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×15(60)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×20(80)A |
200 imp/kW·h 200 imp/kvar·h |
|||
|
3×30(100)A |
200 imp/kW·h 200 imp/kvar·h |
l 準確度等級：有功1.0級 無功2.0級
l額定頻率：50Hz
l起動電流：有功0.004Ib 無功0.005Ib
l潛動：電壓線路施加115%Un，電流回路無電流時，電表輸出的有功脈沖不多于1個。
l外型尺寸：250mm×170.8mm×78.5mm
l重量：約1.8kg
l電氣參數
|
正常工作電壓 |
0.9Un～1.1Un |
|
極限工作電壓 |
0.75Un～1.15Un |
|
電壓線路功耗 |
≤2W和5VA |
|
電流線路功耗 |
≤1VA |
|
數據備份電池電壓 |
3.6VDC |
l費率工作參數
|
時鐘準確度(日誤差) |
≤0.5S (23℃) |
|
電池容量 |
≥1200mAh |
|
停電后數據保存時間 |
≥10年(用新電池) |
l氣候條件
|
正常工作溫度 |
-20℃～+50℃ |
|
極限工作溫度 |
-30℃～+60℃ |
|
貯存和運輸溫度 |
-40℃～+70℃ |
|
貯存和工作濕度 |
≤85% |
l技術參數
|
費率數 |
4 |
|
時段數 |
10 |
|
計度范圍 |
0～999999.99 kW·h |
|
顯 示 |
液晶 |
|
通訊波特率 |
RS485口:1200bps |
1.3 工作原理
DTSD/DSSD6607型三相電子式多功能電能表工作原理如圖1所示：
電能表工作時，電壓、電流經取樣電路分別取樣后，由電能處理專用集成電路經乘法運算后，送到CPU進行處理，最后，CPU將處理過的數據根據需要送至顯示部分、通訊部分等輸出設備。
二、外形說明及安裝

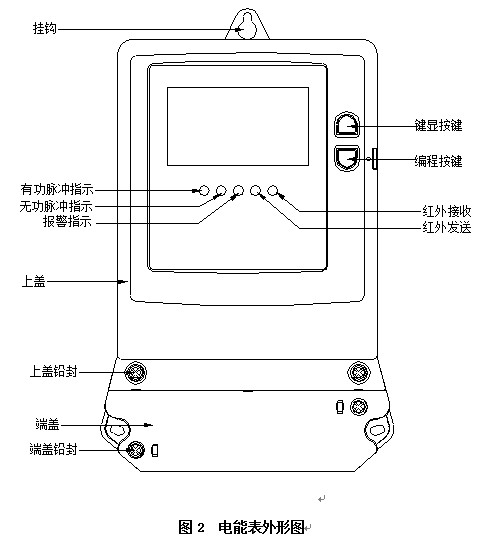

2.1 外形圖

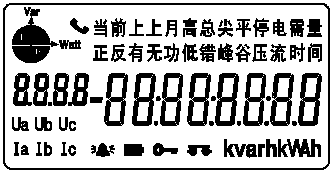

2.2液晶顯示屏內容
